某污水处理厂电气自控监控系统项目

1.需求介绍

1、控制室集中控制，实现全厂2万吨/天日处理能力的实施

2、控制软件的设计、编程、组态和设备调试

3、主要设备包括：预处理工作间及设备1套，污水调节池1座含提升泵及搅拌电机，沙渣工作间一座含沙水分离器及泥泵泥管，调节池一座，反应沉淀池一座，污泥缓冲池一座，污泥脱水设备，一级曝气、二级曝气池以及反冲洗水泵、空压机等。

2.工艺概要：

①污水通过厂区阀门进入预处理，预处理中的格栅机将污水中的大块物体与污水分离开。

②预处理后污水进入调节池通过搅拌后进入沙渣间进行沙水分离和油水分离。

③沙水分离后的污水进入反应沉淀池，同时将加药间配置好的药液注入进行处理。

④沙渣处理后的污泥进入污泥缓冲池通过污泥脱水间进行脱水处理，脱泥后的污水进入反应沉淀池进行2次处理。

⑤反应沉淀池处理后的污水依次进入一级曝气和二级曝气进行曝气处理。

⑥处理后的污水进入紫外线消 毒，进行后期的消 毒和检验，如果检验合格外排，如有不合格现象出现则进入加氯间进行再次处理，直到达到排放标准为止。

⑦工艺中所有的设备及池子都需要进行反冲洗，冲洗过后的污水通过厂区回流进入反应沉淀池进行处理。

3.实施

全厂控制系统由上位机控制系统、下位机PLC控制系统、现场HMI（触摸屏）及低压控制系统（设备层）组成。网络构成为siemens先进的PROFINET工业以太网。

下位机PLC为siemens S7_1500控制系统，CPU集成了profinet以太网接口。I/O模块为S7_1500主流控制模块。西门子中央处理器，加之扩展I/O构成PLC控制系统，I/O与现场设备通过电气仪表接线方式连接。由PLC实现对现场设备的控制和监控功能。

现场HMI为siemens精智人机界面，1600 万色高分辨率显示可提供详细的过程显示和可读性。具有 IP65 防护等级，可提供多方面保护。

曝气池控制界面

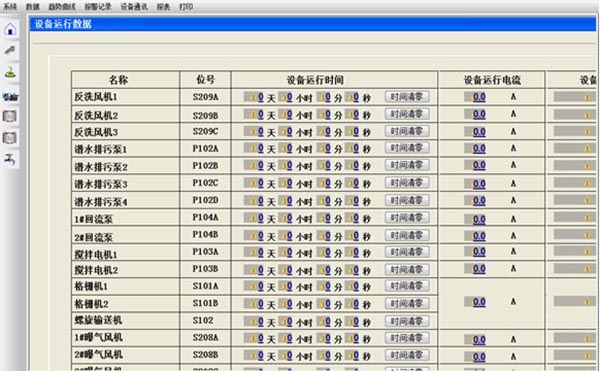

设备管理界面

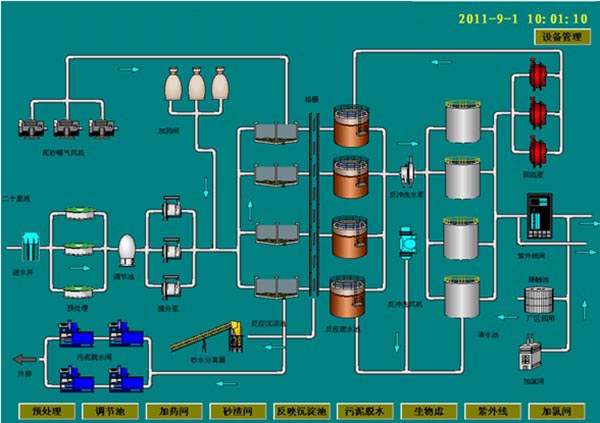

主界面

污泥脱水界面
