某热电厂热电联产项目

添加时间：2018-07-02 点击量：3640

< >

※　详细描述　※

1.项目背景

某热电厂热点联产项目建设规模为2台25MW背压供热机组，配套建设2台240t/h循环流化床锅炉房工程，总投资4.9亿元。项目投产后形成350t/h供汽能力，可以替代热效率较低的小锅炉房，可减少烟尘、二氧化硫排放量，极大地降低氮氧化物排放浓度，实现节能减排，经济运行。同时，该项目年340万立方米的用水量将全部使用所属经济区污水处理厂的中水。

2.项目需求

系统具备数据采集（DAS）、模拟量控制（MCS）、顺序控制（SCS）及各相关系统的通讯等功能以满足各种运行工况的要求，确保机组安全、有效运行。

DCS采用冗余配置和诊断至通道级的自诊断功能，使其具有高度的可靠性。系统内任一组件发生故障均不应影响整个系统的工作。冗余设备的切换不得影响其他设备的控制。

DCS可以防止各类计算机病毒的侵害和DCS内各存储器的数据丢失以及外部系统和人员对系统的侵害。

当DCS系统通讯发生故障或运行操作员站和LCD全部故障时，应能确保安全停机，当控制器单元发生故障时，应能保证稳定负荷下安全停机。

供方所提供的DCS应结合工艺系统和机组的特点并按功能分散和物理分散的原则进行设计，是专用的控制系统。

3.项目实施

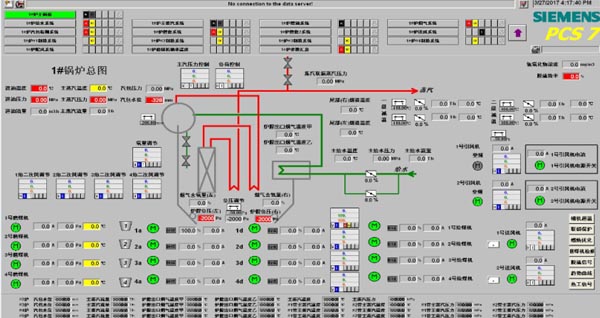

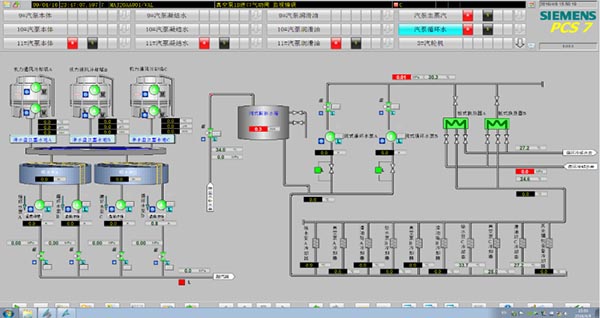

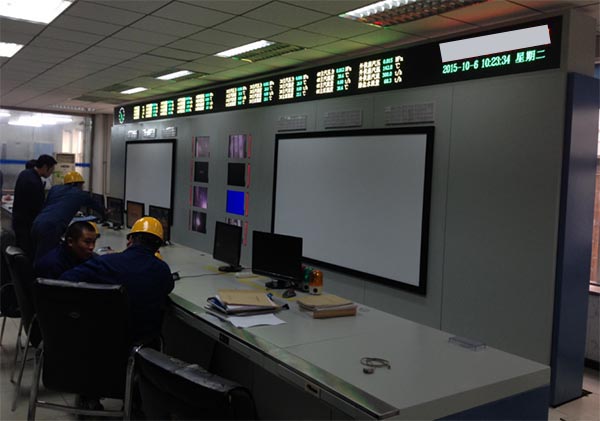

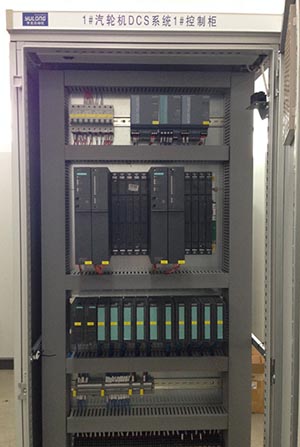

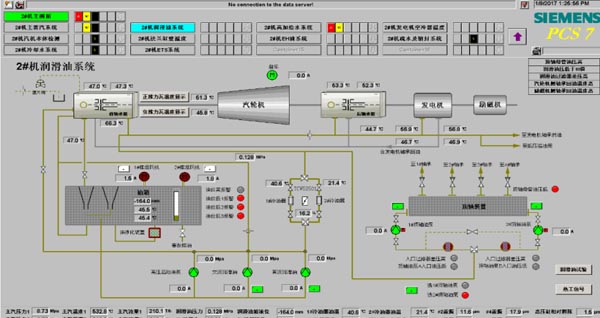

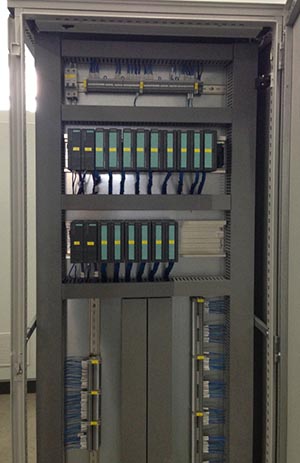

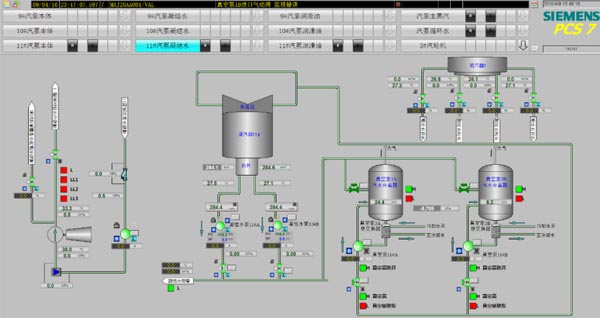

控制系统采用迷们自PCS7 8.1控制系统，对汽机子系统进行组态后将其并入原锅炉DCS系统，组成机炉一体DCS系统。其中汽机子系统包括：机架式盘柜2套，汽机OS服务器一对（冗余），操作员站2套。原锅炉DCS系统中包括控制站5套，分别为1#-4#锅炉子站及公用子站。OS服务冗余配置，下设11套操作员站。网络接口采用光纤环网。
